ஒரு தலைகீழ் சவ்வூடுபரவல் அமைப்பு தொழில்நுட்ப மதிப்பீட்டு கையேடு

2026-05-19 0 எனக்கு ஒரு செய்தி அனுப்பு

I. வடிவமைப்பு வரைபடங்கள் மற்றும் வடிவமைப்பு கணக்கீடுகள்

1. வடிவமைப்பு வரைபடங்கள்

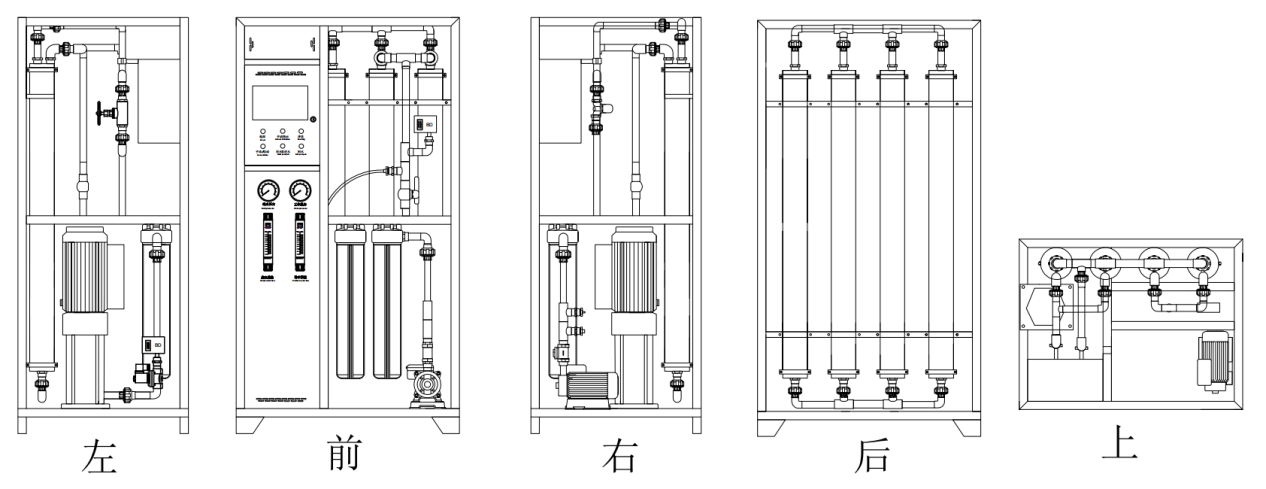

சாதனத்தின் வெளிப்புறக் காட்சி

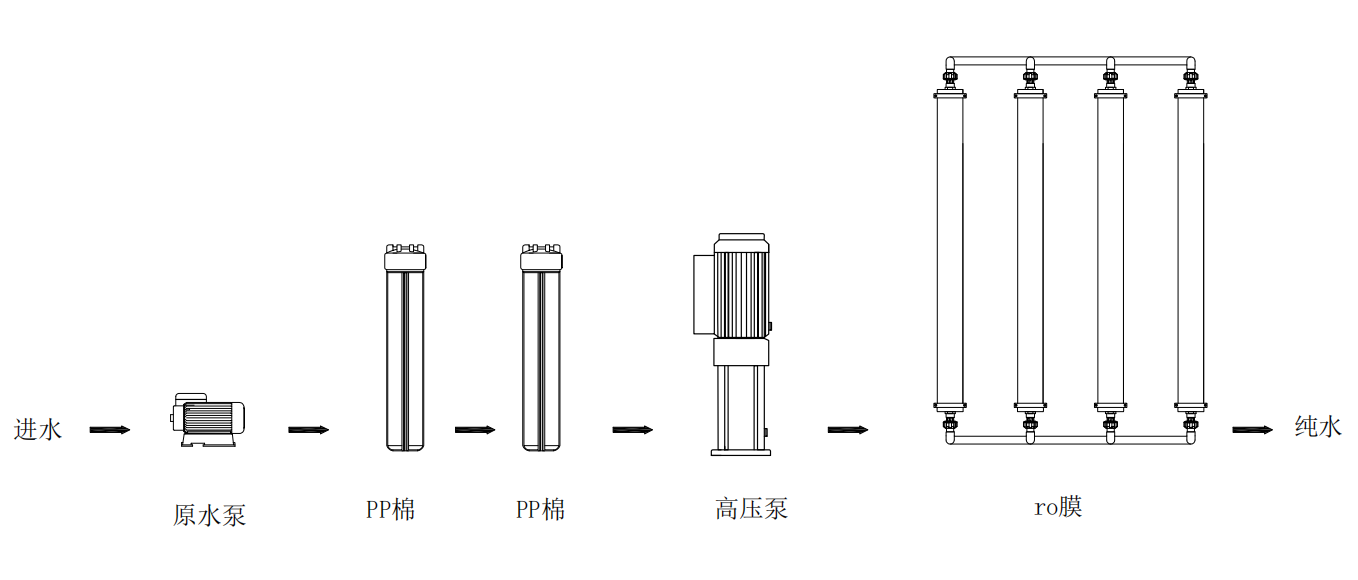

நீர் சுத்திகரிப்பு செயல்முறையின் பாய்வு விளக்கப்படம்

சட்ட வரைபடம்

பைப்லைன் ரூட்டிங் வரைபடம்

மின் கட்டுப்பாட்டு சுற்று வரைபடம்

2. வடிவமைப்பு கணக்கீடு

1. நீர் மகசூல் கணக்கு

இந்த உபகரணத்தின் நீர் உற்பத்தி திறன் சிறப்பு நீர் சுத்திகரிப்பு தர மாடலிங் மென்பொருளைப் பயன்படுத்தி உருவகப்படுத்துதல் கணக்கீடுகள் மூலம் சரிபார்க்கப்பட்டது. அடிப்படை அளவுருக்கள் 1000 ppm இன் மூல நீர் TDS மற்றும் 25 இன் நீர் வெப்பநிலை ஆகியவை அடங்கும்.°தீவிர இயக்க நிலைமைகளின் கீழ், உருவகப்படுத்தப்பட்ட நீரின் தர ஏற்ற இறக்கங்களுடன்±20% வரம்புகள், கச்சா நீர் TDS 1200 ppm வரை அடையலாம். இந்த அமைப்பு நான்கு Huitong ULP31-4040 குறைந்த அழுத்த தலைகீழ் சவ்வூடுபரவல் சவ்வுகளைப் பயன்படுத்துகிறது. தனிப்பட்ட சவ்வு செயல்திறன் மற்றும் ஒட்டுமொத்த ஃப்ளக்ஸ் அளவுரு உள்ளமைவுகள் இரண்டும் கணினி வடிவமைப்பு தேவைகளுடன் முழுமையாக இணங்குகின்றன. மென்பொருள் உருவகப்படுத்துதல்கள் நிலையான சுத்தமான நீர் வெளியீட்டை 1.0 மீ காட்டுகின்றன³/h, சவ்வு தொகுதி உப்புநீக்கம் திறன் 99.5% அதிகமாக உள்ளது மற்றும் தீவிர நிலைமைகளின் கீழ் TDS அளவுகள் 10 ppm. இந்த உபகரணங்கள் தரப்படுத்தப்பட்ட நீர் உற்பத்தி திறன், தகுதிவாய்ந்த கழிவுநீர் தரம் மற்றும் உகந்த செயல்பாட்டு சுமை ஆகியவற்றைக் குறைவான உற்பத்தி அல்லது அதிக சுமையின்றி, பல்வேறு கடுமையான நீர் தர சூழ்நிலைகளுக்கு ஏற்றவாறு மதிப்பிடப்பட்ட நீர் தேவை தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.

2. அழுத்தம் கணக்கியல்

நீர் வழங்கல் அமைப்பு இரண்டு சிறப்புப் பம்புகளைப் பயன்படுத்துகிறது: ஒரு புதிய டெரிட்டரிஸ் BWI4-4 மாதிரியானது மூல நீர் பம்பாகவும், PLD2-11 மாதிரி உயர் அழுத்த பம்பாகவும் பயன்படுத்தப்படுகிறது. பம்ப் செட் அளவுருக்கள் செயல்பாட்டுத் தேவைகளை துல்லியமாக பூர்த்தி செய்கின்றன, நிலையான நீர் அழுத்தம் மற்றும் ஓட்ட விகிதத்தை உறுதி செய்யும் அதே வேளையில் 0.6-0.8MPa பாதுகாப்பான வரம்பிற்குள் உபகரண அழுத்தத்தை பராமரிக்கிறது. இந்த கட்டமைப்பு அதிக சுமை அபாயங்கள் மற்றும் நீர் வழங்கல் பற்றாக்குறையை நீக்குகிறது, செயல்திறன் சமரசம் இல்லாமல் நீண்ட கால தொடர்ச்சியான செயல்பாட்டை செயல்படுத்துகிறது.

3. மீட்பு விகிதம் கணக்கியல்

இயல்புநிலை தொழிற்சாலை அமைப்புகளால், மீட்பு விகிதம் 50% இல் கட்டமைக்கப்படுகிறது, நீர் சுத்திகரிப்பு வெளியீடு-கழிவுநீர் வெளியேற்ற விகிதம் 1:1, உபகரண இயக்க சுமையுடன் சீரமைக்கப்படுகிறது. கணினியின் தொழிற்சாலை முன்னமைக்கப்பட்ட மீட்பு விகிதம் நீர் உற்பத்தி திறன் மற்றும் சவ்வு கூறுகளின் சேவை வாழ்க்கையை சமநிலைப்படுத்தும் போது வடிவமைப்பு அளவுருக்களின் நிலையான பராமரிப்பை உறுதி செய்கிறது.

4. துணை பொருந்தக்கூடிய கணக்கியல்

முன் சிகிச்சை முறையானது தொடரில் இணைக்கப்பட்ட இரண்டு 20-இன்ச் PP பருத்தி வடிகட்டி தோட்டாக்களைப் பயன்படுத்துகிறது.μமீ. இந்த கட்டமைப்பு நீரில் உள்ள வண்டல் மற்றும் பெரிய துகள் அசுத்தங்களை திறம்பட இடைமறித்து, கீழ்நிலை தலைகீழ் சவ்வூடுபரவல் சவ்வு உறுப்புகளை பாதுகாக்கிறது. முழு அமைப்பின் முக்கிய பைப்லைன்கள் மற்றும் தொடர்புடைய வால்வுகள் நிலையான DN20 விவரக்குறிப்பைக் கடைப்பிடிக்கின்றன, நிலையான நீர் ஓட்ட நிலைமைகளை உறுதிப்படுத்த குழாய் விட்டம் குறைப்பு அல்லது விரிவாக்கம் இல்லை. அனைத்து கூறுகளும் விவரக்குறிப்புகளில் துல்லியமாக பொருந்துகின்றன மற்றும் தடையின்றி ஒருங்கிணைக்கப்படுகின்றன, அவை செயலிழப்புகள் இல்லாமல் மென்மையான செயல்பாட்டை உறுதி செய்கின்றன.

II. உபகரணங்கள் மற்றும் கணினி கூறு தேர்வு

1. மூல நீர் பம்ப்

பிராண்ட் மாடல்: புதிய பிரதேசங்கள் BWI 4-4

முக்கிய அளவுருக்கள்: ஓட்ட விகிதம் 4 மீ³/ h, தலை 30 மீ, சக்தி 0.75 kW, மின்னழுத்தம் 220 V

சரிபார்ப்பு முடிவு: நுழைவாயில் நீர் அழுத்தம் நிலையானது, முன்-இறுதி நீர் பரிமாற்றத் தேவைகளைப் பூர்த்தி செய்ய போதுமான நீர் வழங்கல் உள்ளது.

அதனுடன் சரிபார்ப்பு கணக்கீடு

கொடுக்கப்பட்ட நிபந்தனைகள்: மதிப்பிடப்பட்ட நீர் உற்பத்தி விகிதம் 1.0 மீ³/h, மீட்பு விகிதம் 50%, செல்வாக்கு தேவை 2.0 மீ³/h, மற்றும் குழாய் அழுத்தம் வீழ்ச்சி≤5 மீ.

சரிபார்ப்பு சூத்திரம்: பம்ப் மதிப்பிடப்பட்ட ஓட்ட விகிதம்≥ கணினி நுழைவு ஓட்ட விகிதம்; பம்ப் மதிப்பிடப்பட்ட தலை≥ மொத்த குழாய் அழுத்தம் வீழ்ச்சி

கணக்கீட்டு செயல்முறை: மதிப்பிடப்பட்ட ஓட்ட விகிதம் 4 மீ³/h> 2.0 மீ³/h, மதிப்பிடப்பட்ட தலை 30 m> 5 m, போதுமான ஓட்ட விகிதம் மற்றும் அழுத்தத்துடன்.

வளைவு சரிபார்ப்பு: அசல் உற்பத்தியாளரின் ஓட்ட அழுத்த செயல்திறன் வளைவுடன் பொருந்துகிறது, செயலற்ற அல்லது அதிக சுமையின் அபாயங்கள் இல்லாமல் பாதுகாப்பான இயக்க வரம்பை உறுதி செய்கிறது.

முதன்மை நீர் பம்பின் செயல்திறன் அளவுருக்கள் மற்றும் உயர் அழுத்த பம்பின் செயல்திறன் வளைவு

2. உயர் அழுத்த பம்ப்

பிராண்ட் மாடல்: PLD2-11

முக்கிய அளவுருக்கள்: 220V மின்னழுத்தத்துடன் இணக்கமானது, 1.8kW ஆற்றல் வெளியீடு மற்றும் 102m இன் தலை

சரிபார்ப்பு முடிவு: நிலையான அழுத்தம் வெளியீடு சவ்வு தொகுதியின் செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது, செயல்பாட்டின் போது அதிக சுமை இல்லாமல்.

அதனுடன் சரிபார்ப்பு கணக்கீடு

கொடுக்கப்பட்ட நிபந்தனைகள்: செல்வாக்கு ஓட்ட விகிதம் 2.0 மீ³/h, சவ்வு இயக்க அழுத்தம் 0.6-0.8 MPa (தலை 60-80 m க்கு சமம்)

சரிபார்ப்பு சூத்திரம்: பம்ப் மதிப்பிடப்பட்ட ஓட்ட விகிதம் = கணினி நுழைவு ஓட்ட விகிதம்; பம்ப் மதிப்பிடப்பட்ட தலை≥ சவ்வு வேலை செய்யும் தலை

கணக்கீட்டு செயல்முறை: மதிப்பிடப்பட்ட ஓட்ட விகிதம் 2 மீ³/h = 2.0 மீ³/h, மதிப்பிடப்பட்ட தலை 102 m> 80 m, அதிக சுமை இல்லாமல் போதுமான அழுத்தம்

வளைவு சரிபார்ப்பு: அசல் உற்பத்தியாளரின் செயல்திறன் வளைவின் அடிப்படையில், இது அதிக செயல்திறன் மற்றும் பாதுகாப்பான வரம்பிற்குள் செயல்படுகிறது.

3. முன் சிகிச்சை வடிகட்டி பாட்டில்

பிராண்ட் மாடல்: 20-இன்ச் நிலையான நீல பாட்டில்

முக்கிய அளவுருக்கள்: 20-இன்ச் PP காட்டன் ஃபில்டர் கார்ட்ரிட்ஜுடன் இணக்கமானது, வலுவான சீல் செயல்திறன் மற்றும் நம்பகமான அழுத்தம் எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது.

சரிபார்ப்பு முடிவு: வடிகட்டி கார்ட்ரிட்ஜ் கசிவு அல்லது வடிகட்டுதல் தோல்வியின் ஆபத்து இல்லாமல் பாதுகாப்பாக நிறுவப்பட்டுள்ளது, மேலும் எளிதாக பிரித்தெடுத்தல் மற்றும் மாற்றுதல் ஆகியவற்றைக் கொண்டுள்ளது. கட்டமைப்பு கச்சிதமான மற்றும் நீடித்தது.

முன் சிகிச்சை வடிகட்டி பாட்டில்களுக்கான ஓட்ட விகிதத்தை கணக்கிடுதல்

கொடுக்கப்பட்ட நிபந்தனைகள்: செல்வாக்கு ஓட்ட விகிதம் 2.0 மீ³/h, வடிகட்டி பாட்டில் உள் விட்டம் 128 மிமீ, தொடரில் இணைக்கப்பட்ட 2 அலகுகள், பாதுகாப்பான ஓட்ட வேகம்≤1.0 மீ/வி

கணக்கீட்டு செயல்முறை: எஸ்≈0.01286 மீ², v≈0.043 மீ/வி

கணக்கீட்டு முடிவு: ஓட்டத்தின் வேகமானது பாதுகாப்பு வரம்பிற்குக் கீழே உள்ளது, மென்மையான நீர் ஓட்டம் மற்றும் முழுமையான வடிகட்டுதலுடன், வடிகட்டி உறுப்புக்கு சேதம் ஏற்படாது மற்றும் செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது.

4. முன்-சிகிச்சை பிபி பருத்தி வடிகட்டி உறுப்பு

பிராண்ட் மாடல்: 20-இன்ச் பிபி பருத்தி வடிகட்டி கார்ட்ரிட்ஜ்

முக்கிய அளவுருக்கள்: அளவு 2 அலகுகள், வடிகட்டுதல் துல்லியம் 5μm

சரிபார்ப்பு முடிவு: நீரிலிருந்து வண்டல், துரு மற்றும் பெரிய துகள் அசுத்தங்களை திறம்பட வடிகட்டுகிறது, கீழ்நிலை RO சவ்வு உறுப்புகளைப் பாதுகாக்கிறது.

PP பருத்தி வடிகட்டி உறுப்புகளுக்கான வடிகட்டுதல் துல்லியத்தின் சரிபார்ப்பு

கொடுக்கப்பட்ட நிபந்தனைகள்: RO சவ்வு தூய்மையற்ற துகள் அளவுகளை பொறுத்துக்கொள்கிறது≤5μமீ, அதேசமயத்தில் கச்சா நீரில் 5க்கும் அதிகமான பெரிய துகள்கள் அசுத்தங்கள் உள்ளனμமீ. வடிகட்டி உறுப்பு 5 இன் துல்லியத்தைக் கொண்டுள்ளதுμமீ, தொடரில் இரண்டு அலகுகள் இணைக்கப்பட்டுள்ளன.

சரிபார்ப்பு செயல்முறை: தி 5μm வடிகட்டி உறுப்பு தீங்கிழைக்கும் பெரிய துகள்களை முற்றிலுமாக இடைமறித்து, இரண்டு-நிலை வடிகட்டுதல் தூய்மையற்ற ஊடுருவலைத் தடுக்கிறது, இதன் மூலம் சவ்வு உறுப்புக்கு உகந்த பாதுகாப்பை வழங்குகிறது.

கணக்கீட்டு முடிவு: துல்லியம் நன்றாகப் பொருந்துகிறது, பாதுகாப்பு போதுமானது, போதுமான வடிகட்டுதல் அல்லது அதிகப்படியான எதிர்ப்பின் சிக்கல்கள் இல்லாமல், தேர்வு நியாயமானது.

5. வாட்டர் இன்லெட் சோலனாய்டு வால்வு

பிராண்ட் மாடல்: பொது 220V சோலனாய்டு வால்வு

முக்கிய அளவுருக்கள்: விட்டம் DN20,220V மின்சாரம், வால்வு உடல் பொருள் துருப்பிடிக்காத எஃகு

பொருள் நன்மைகள் மற்றும் சரிபார்ப்பு கண்டுபிடிப்புகள்: வால்வு உடல் துருப்பிடிக்காத எஃகு மூலம் கட்டப்பட்டது, விதிவிலக்கான இரசாயன நிலைத்தன்மை மற்றும் நீர் சுத்திகரிப்பு அரிப்பை எதிர்ப்பது ஆகியவற்றைக் கொண்டுள்ளது. நீண்ட கால நீர் சுழற்சியானது துரு உருவாவதையோ அல்லது தூய்மையற்ற மழைப்பொழிவையோ நிரூபிக்காது, கழிவுநீரின் தரம் மாசுபடாமல் இருப்பதை உறுதி செய்கிறது. சிறந்த சீல் செயல்திறன் மற்றும் பதிலளிக்கக்கூடிய ஆன்-ஆஃப் செயல்பாடுகளுடன், இது சுத்தமான நீர் உட்கொள்ளும் நிலைமைகளுக்கு உகந்ததாக உள்ளது. ஒருங்கிணைந்த குறைந்த அழுத்த சுவிட்சுகள் தண்ணீர் பற்றாக்குறையின் போது தானியங்கி பணிநிறுத்தத்தை செயல்படுத்துகிறது, பம்ப் செயலிழக்காமல் தடுக்கிறது. பிரதான குழாய்களுடன் முழுமையாக இணக்கமான துளை அளவு மென்மையான நீர் ஓட்டத்தை உறுதி செய்கிறது.

சோலனாய்டு வால்வுக்கான ஓட்ட விகிதத்தைக் கணக்கிடுதல்

கொடுக்கப்பட்ட நிபந்தனைகள்: செல்வாக்கு ஓட்ட விகிதம் 2.0 மீ³/h, சோலனாய்டு வால்வு விட்டம் DN20, நீர் செல்லும் பகுதி 0.000314 மீ², பாதுகாப்பான ஓட்டம் வேகம் 1.5-2.5 மீ/வி

கணக்கீட்டு சூத்திரம்: ஓட்டம் வேகம் v = ஓட்ட விகிதம் Q÷ குறுக்கு வெட்டு பகுதி எஸ்÷ 3600

கணக்கீட்டு செயல்முறை: வி≈1.77 மீ/வி

கணக்கீட்டு முடிவு: ஓட்ட வேகமானது பாதுகாப்பான வரம்பிற்குள் உள்ளது, மென்மையான ஓட்டம் மற்றும் த்ரோட்லிங் அல்லது கொந்தளிப்பு ஆபத்து இல்லாமல், அனைத்து இயக்க நிலைமைகளுக்கும் ஏற்றதாக அமைகிறது.

6. ஃப்ளஷிங் (கழிவு நீர்) சோலனாய்டு வால்வு

பிராண்ட் மாடல்: பொது 220V சோலனாய்டு வால்வு

முக்கிய அளவுருக்கள்: விட்டம் DN20,220V மின்சாரம், வால்வு உடல் பொருள் செம்பு

பொருள் நன்மைகள் மற்றும் சரிபார்ப்பு முடிவு: வால்வு உடல் தடிமனான செப்புப் பொருட்களால் கட்டப்பட்டுள்ளது, அதிக இயந்திர வலிமை, அழுத்தம் எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பு ஆகியவற்றை வெளிப்படுத்துகிறது. இது கழிவு நீர் அசுத்தங்களால் ஏற்படும் உடைகளுக்கு சிறந்த எதிர்ப்பை நிரூபிக்கிறது மற்றும் சவ்வு தொகுதிகளுக்கான உயர்-ஓட்டம் பறிப்பு நிலைமைகளுடன் இணக்கமாக உள்ளது. வடிவமைப்பு அடைப்பு அபாயங்களைக் குறைக்கிறது, நீண்ட சேவை வாழ்க்கையை உறுதி செய்கிறது மற்றும் விரைவான ஆன்-ஆஃப் பதில் திறன்களை வழங்குகிறது. சவ்வு மேற்பரப்புகளை சுத்தம் செய்வதற்கும், சவ்வு கறைபடுவதை தாமதப்படுத்துவதற்கும் இது தானியங்கி ஃப்ளஷிங் கட்டளைகளை துல்லியமாக செயல்படுத்துகிறது. வால்வு இணக்கமான விட்டம் விவரக்குறிப்புகள் மற்றும் தடையற்ற ஓட்ட செயல்திறனை பராமரிக்கிறது.

சோலனாய்டு வால்வுக்கான ஓட்ட விகிதத்தைக் கணக்கிடுதல்

கணக்கீட்டு செயல்முறை: வி≈1.77 மீ/வி

7. குறைந்த மின்னழுத்த சுவிட்ச்

பிராண்ட் மாடல்: BD-A3

முக்கிய அளவுருக்கள்: பொதுவாக திறந்த நீர்-குறைபாடு பவர்-ஆஃப் பாதுகாப்பு, நடவடிக்கை அழுத்தம் 0.02 MPa, அழுத்தம் 0.03 MPa மீட்டமை, உணர்திறன் தூண்டுதல்

சரிபார்ப்பு முடிவு: கச்சா நீர் உட்செலுத்துதல் அழுத்தத்தை துல்லியமாக கண்காணிக்கவும், தண்ணீர் பற்றாக்குறை அல்லது அதிகப்படியான குறைந்த அழுத்தம் ஏற்பட்டால் உடனடியாக கணினியை மூடவும், பம்ப் செயலிழக்க மற்றும் எரிவதைத் தடுக்கவும் மற்றும் கணினியின் குறைந்த அழுத்த பாதுகாப்பு தேவைகளைப் பூர்த்தி செய்யவும்.

குறைந்த மின்னழுத்த சுவிட்ச்கியர் தேர்வின் சரிபார்ப்பு

கொடுக்கப்பட்ட நிபந்தனைகள்: பம்ப் ஐடிலிங்கிற்கான முக்கியமான அழுத்தம்≤0.015 MPa, சாதாரண நீர் உட்கொள்ளும் அழுத்தம் தோராயமாக 0.3 MPa, மற்றும் மாறுதல் நடவடிக்கை அழுத்தம் 0.02 MPa ஆகும்.

சரிபார்ப்பு செயல்முறை: 0.015 MPa <0.02 MPa <0.3 MPa, சாதாரண செயல்பாட்டின் போது தவறான செயல்படுத்தலை உறுதிசெய்யும் நியாயமான வரம்பு மதிப்புகளுடன். தண்ணீர் பற்றாக்குறையால் உடனடியாக நிறுத்தம்.

கணக்கீடு முடிவு: இது செயலற்ற நிலை காரணமாக பம்ப் எரிவதைத் தடுக்கலாம், கணினி பாதுகாப்பு தேவைகளைப் பூர்த்தி செய்யலாம் மற்றும் தேர்வு விவரக்குறிப்புகளுக்கு இணங்கலாம்.

8. உயர் மின்னழுத்த சுவிட்ச்

பிராண்ட் மாடல்: BD-A30

முக்கிய அளவுருக்கள்: பொதுவாக மூடிய உயர் மின்னழுத்த சுமை பாதுகாப்பு, செயல் அழுத்தம் 1.5 MPa, அழுத்தம் 0.8 MPa மீட்டமை, துல்லியமான அழுத்தம் வாசலில்

சரிபார்ப்பு முடிவு: பைப்லைன் உயர் அழுத்தத்தின் நிகழ்நேர கண்காணிப்பு; குழாய் உடைப்பு, சவ்வு கூறு சேதம் மற்றும் உபகரண சுமையால் தூண்டப்பட்ட செயலிழப்பு ஆகியவற்றைத் தடுக்க அழுத்தம் வரம்பை மீறும் போது உடனடி பணிநிறுத்தம், ஒட்டுமொத்த செயல்பாட்டு பாதுகாப்பை உறுதி செய்கிறது.

உயர் மின்னழுத்த சுவிட்ச்கியர் தேர்வின் சரிபார்ப்பு

கொடுக்கப்பட்ட நிபந்தனைகள்: இயல்பான இயக்க அழுத்தம் 0.6 முதல் 0.8 MPa வரை இருக்கும், தலைகீழ் சவ்வூடுபரவல் மென்படலத்தின் அதிகபட்ச அழுத்தம் சகிப்புத்தன்மை 1.6 MPa மற்றும் மாறுதல் நடவடிக்கை அழுத்தம் 1.5 MPa ஆகும்.

சரிபார்ப்பு செயல்முறை: 0.8MPa <1.5MPa <1.6MPa. முழு அமைப்பையும் பாதுகாக்க அழுத்தம் வரம்பை மீறினால், உடனடி பணிநிறுத்தம்.

கணக்கீட்டு முடிவு: வாசல் துல்லியமானது, அதிக அழுத்தம் பாதுகாப்பு பயனுள்ளதாக இருக்கும், பகுத்தறிவு மாதிரி தேர்வு மூலம் குழாய் வெடிப்புகள் மற்றும் உபகரணங்கள் சேதம் தடுக்கும்.

9. RO சவ்வு உறுப்பு

பிராண்ட் மாடல்: Huitong ULP31-4040 தலைகீழ் சவ்வூடுபரவல் சவ்வு

முக்கிய அளவுருக்கள்: அளவு 4 அலகுகள், உப்புநீக்க விகிதம்≥99.5%

சரிபார்ப்பு முடிவு: நீர் உற்பத்தி திறன் தரநிலைகளை சந்திக்கிறது, நிலையான வெளியீடு 1.0 மீ.³/h சுத்திகரிக்கப்பட்ட நீர், மதிப்பிடப்பட்ட நீர் வழங்கல் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது. செயல்பாடு நிலையானது மற்றும் நம்பகமானது.

அதனுடன் சரிபார்ப்பு கணக்கீடு

கொடுக்கப்பட்ட நிபந்தனைகள்: ஒற்றை சவ்வு அலகு நீர் உற்பத்தி விகிதம் 0.25 மீ³/h, மொத்தம் 4 அலகுகள் மற்றும் மதிப்பிடப்பட்ட நீர் உற்பத்தி விகிதம் 1.0 மீ³/h. கச்சா நீரின் அடிப்படை TDS மதிப்பு 1000 ppm (கடுமையான இயக்க நிலைமைகளின் கீழ்), அனுமதிக்கக்கூடிய TDS ஏற்ற இறக்கம் 20% மற்றும் அதிகபட்ச மதிப்பு 1200 ppm ஆகும். சவ்வு உறுப்புகளின் உப்புநீக்கம் செயல்திறன் ஆகும்≥99.5%

கணக்கீட்டு சூத்திரம்: மொத்த நீர் உற்பத்தி = ஒரு யூனிட் கிளைக்கு நீர் உற்பத்தி× சவ்வுகளின் எண்ணிக்கை; வெளியேறும் டிடிஎஸ் = கச்சா நீர் டிடிஎஸ்× (1-உப்பு நீக்க விகிதம்)

கணக்கீட்டு செயல்முறை: 0.25× 4 = 1.0 மீ³/ h, நீர் உற்பத்தி தரநிலைகளை பூர்த்தி செய்தல்; கச்சா நீர் டிடிஎஸ் 1200 பிபிஎம் ஆக இருக்கும் போது, கழிவுநீர் டிடிஎஸ்≤ 10 பிபிஎம், நீரின் தரத்தை பூர்த்தி செய்கிறது.

கூடுதல் சரிபார்ப்பு: உப்புநீக்க விகிதம்≥99.5%, அதிக உப்புத்தன்மை கொண்ட கச்சா நீருடன் இணக்கமானது, ஏற்ற இறக்கமான கச்சா நீர் அளவுருக்களின் கீழும் வெளியேற்றும் தரத்தின் சீரான இணக்கத்தை உறுதி செய்கிறது.

நீரின் தர மதிப்பீட்டு குறிப்புகள்: சவ்வு உறுப்புத் தேர்வு, தீவிர இயக்க நிலைமைகளின் கீழ், 20% நீரின் தர ஏற்ற இறக்க சூழ்நிலையை உருவகப்படுத்தி, 1000 பிபிஎம் மொத்த கரைந்த திடப்பொருட்களின் (டிடிஎஸ்) அடிப்படை அடிப்படையிலானது. கச்சா நீர் TDS 1200 ppm ஆக உயரும் போது, நான்கு Huitong ULP31-4040 தலைகீழ் சவ்வூடுபரவல் சவ்வுகளின் உயர் உப்புநீக்க செயல்திறனை மேம்படுத்துவதன் மூலம், போதுமான தரமான இணக்கத்தன்மை பணிநீக்கத்துடன் நீர் சுத்திகரிப்பு தேவைகளை முழுமையாக பூர்த்தி செய்வதன் மூலம், இந்த அமைப்பு 10 ppm க்கும் குறைவான கழிவுநீரை TDS அளவை பராமரிக்கிறது.

டிடிஎஸ்=1000 உடன் உருவகப்படுத்தப்பட்ட செல்வாக்குமிக்க நிலைமைகளின் கீழ் உபகரண கழிவு நீர் தரம்

டிடிஎஸ்=1200 உடன் உருவகப்படுத்தப்பட்ட செல்வாக்கு நிலைகளின் கீழ் உபகரண கழிவு நீர் தரம்

10. சவ்வு ஷெல்

பிராண்ட் மாடல்: 4040 அர்ப்பணிக்கப்பட்ட திரைப்பட வீடுகள்

முக்கிய அளவுருக்கள்: பெயரளவு மின்னழுத்த மதிப்பீடு≤1.6MPa, 4040 மாதிரி RO சவ்வுடன் இணக்கமானது

சரிபார்ப்பு முடிவு: அழுத்தம் தாங்கும் திறன் போதுமானது, கணினி இயக்க அழுத்தத்தை விட அதிகமாக உள்ளது, மறைக்கப்பட்ட அபாயங்கள் இல்லாமல் செயல்பாட்டு பாதுகாப்பை உறுதி செய்தல் மற்றும் கசிவு, சேதம் அல்லது ஷெல் சிதைவு ஆகியவற்றின் அபாயங்களை நீக்குகிறது.

மெம்பிரேன் ஷெல் அழுத்தம் எதிர்ப்பு மதிப்பின் சரிபார்ப்பு

கொடுக்கப்பட்ட நிபந்தனைகள்: கணினி உச்ச அழுத்தம்≤1.0 MPa, பாதுகாப்பு பணிநீக்க காரணி 1.5, பெயரளவு சவ்வு பாத்திர அழுத்தம் மதிப்பீடு 1.6 MPa

கணக்கீட்டு சூத்திரம்: குறைந்தபட்ச பாதுகாப்பான அழுத்தம் = உச்ச அழுத்தம்× 1.5

கணக்கீட்டு செயல்முறை: 1.0× 1.5 = 1.5 MPa, 1.6 MPa> 1.5 MPa, பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்தல்

கணக்கீட்டு முடிவு: போதுமான அழுத்தம் எதிர்ப்பு, போதுமான பணிநீக்கம், சிதைவு அல்லது கசிவு ஆபத்து இல்லை, நீண்ட கால செயல்பாட்டிற்கு ஏற்றது.

11. துருப்பிடிக்காத எஃகு சட்டகம்

பிராண்ட் மாடல்: தனிப்பயன்

முக்கிய அளவுருக்கள்: நிலையான சுமை தாங்கும் திறன் கொண்ட துரு-எதிர்ப்பு தடிமனான பொருள்

சரிபார்ப்பு முடிவு: ஆதரவு வலுவானது, உபகரணங்கள் நிலையாக நிலைநிறுத்தப்பட்டுள்ளன, மேலும் இது குறைந்தபட்ச சிதைவு போக்குடன் நீடித்தது.

12. பைப்லைன் பொருத்துதல்கள் (வடிகட்டி பாட்டில்கள் மற்றும் சோலனாய்டு வால்வு பைப்லைன்கள் உட்பட)

பிராண்ட் மாடல்: Huaya PVC குழாய்

முக்கிய விவரக்குறிப்புகள்: DN20 அளவு, PVC அரிப்பை எதிர்க்கும் பொருள், முழுமையான உபகரணங்களுடன் இணக்கமானது

சரிபார்ப்பு முடிவு: சீல் இறுக்கமாக உள்ளது, நீர் ஓட்டம் தடையின்றி உள்ளது, வால்வு துளை அளவு இணக்கமானது, அரிப்பை-எதிர்ப்பு மற்றும் வயதான-எதிர்ப்பு, கசிவு காணப்படவில்லை.

குழாய் ஓட்ட விகிதம் கணக்கீடு

கொடுக்கப்பட்ட நிபந்தனைகள்: செல்வாக்கு ஓட்ட விகிதம் 2.0 மீ³/h, DN20 குழாயின் நீர் செல்லும் பகுதி 0.000314 மீ², மற்றும் பாதுகாப்பான ஓட்ட வேக வரம்பு 1.5-2.5 மீ/வி

கணக்கீட்டு செயல்முறை: வி≈1.77 மீ/வி

கணக்கீட்டு முடிவு: ஓட்டம் வேகம் தரநிலைகளுடன் இணங்குகிறது, நீர் வழித்தடம் தடையின்றி உள்ளது மற்றும் வரம்புகளை மீறும் அபாயம் இல்லை.

13. மின்னணு கட்டுப்பாட்டு அமைப்பு (புத்திசாலித்தனமான கட்டுப்பாட்டு குழு உட்பட)

பிராண்ட் மாடல்: நுண்ணறிவு மின்னணு கட்டுப்பாட்டு பெட்டி + நுண்ணறிவு கட்டுப்பாட்டு குழு

முக்கிய அளவுருக்கள்: 220V மின்னழுத்தம், உயர்/குறைந்த மின்னழுத்தம், குறைந்த நீர் நிலை மற்றும் அதிக சுமை உள்ளிட்ட பல பாதுகாப்புகளுடன் பொருத்தப்பட்டுள்ளது; ஒரு தொடுதல் தொடக்கம்/நிறுத்தம், தானியங்கி ஃப்ளஷிங், நிலைக் காட்சி மற்றும் தவறான எச்சரிக்கை ஆகியவற்றைக் கொண்ட தானியங்கி/கையேடு இரட்டை-பயன்முறை மாறுதலை ஆதரிக்கிறது. பேனல் மின் நுகர்வு தோராயமாக 0.05kW ஆகும்.

சரிபார்ப்பு முடிவு: முழு தானியங்கு அறிவார்ந்த கட்டுப்பாட்டுடன் ஒருங்கிணைக்கப்பட்டுள்ளது மற்றும் கைமுறை கட்டுப்பாட்டு காப்பு விருப்பங்களுடன் பொருத்தப்பட்டுள்ளது, இது நீர் வழங்கல் குறுக்கீடு இல்லாமல் தானியங்கி முறையில் தோல்வி ஏற்பட்டால் கைமுறை அவசர நடவடிக்கைக்கு மாறலாம்; விரிவான பாதுகாப்பைக் கொண்டுள்ளது, அடிக்கடி கைமுறை கண்காணிப்பு தேவைப்படாது, நீண்ட கால நிலையான செயல்பாட்டை செயல்படுத்துகிறது மற்றும் எளிமையான செயல்பாடு மற்றும் பராமரிப்பை வழங்குகிறது.

ஒட்டுமொத்த சரிபார்ப்பு முடிவு

இந்த உபகரண தொகுப்பின் அனைத்து கூறுகளும் குறிப்பாக 1.0m ஐ சந்திக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன³/h நீர் உற்பத்தி திறன் தேவைகள், அளவுரு பொருந்தக்கூடிய தன்மை மற்றும் தரப்படுத்தப்பட்ட விவரக்குறிப்புகள். முக்கிய பைப்லைன்கள் மற்றும் மைய வால்வுகள் விட்டம் குறைப்பு அல்லது விரிவாக்கம் தொடர்பான சாத்தியமான சிக்கல்களை அகற்ற DN20 விட்டம்களைப் பயன்படுத்துகின்றன. ஒவ்வொரு துணைக்கருவியும் சிறப்பு அளவுத்திருத்தத்திற்கு உட்பட்டுள்ளது, ஓட்ட விகிதம், அழுத்தம், வேகம் மற்றும் அழுத்த எதிர்ப்பு உள்ளிட்ட செயல்பாட்டு அளவுருக்களுடன் இணங்குவதை உறுதி செய்கிறது. விரிவான பாதுகாப்பு பொறிமுறைகளுடன் பொருத்தப்பட்ட இந்த அமைப்பு, வழக்கமானது முதல் அதிக உப்புத்தன்மை கொண்ட நீரின் தரம் மற்றும் ஏற்ற இறக்கமான நீரின் அளவுகள் வரை பல்வேறு இயக்க நிலைமைகளுக்கு ஏற்றவாறு மாற்றியமைக்கும் தன்மையை நிரூபிக்கிறது. நீண்ட கால நிலையான செயல்திறன் மற்றும் பூஜ்ஜிய தோல்வி அபாயங்களுடன், இது செயல்பாட்டுத் தேவைகள் மற்றும் ஒழுங்குமுறை மதிப்பீட்டு தரநிலைகள் இரண்டையும் முழுமையாக பூர்த்தி செய்கிறது.

இந்த உபகரணத் தொகுப்பு துல்லியமாகப் பொருந்திய கூறு விவரக்குறிப்புகள் மற்றும் உகந்த அளவுருக்களைக் கொண்டுள்ளது, DN20 பைப்லைன்கள் மற்றும் ஒரே மாதிரியான பரிமாணங்களின் வால்வுகள் முழு கணினி இணக்கத்தன்மையை உறுதி செய்கின்றன. நிலையான நீர் உற்பத்தி, அதிக உப்புத்தன்மை கொண்ட கச்சா நீர் (TDS 1000ppm), ஏற்ற இறக்கமான செல்வாக்கு மற்றும் முழு சுமை செயல்பாடு உள்ளிட்ட பல்வேறு இயக்க நிலைமைகளைக் கையாளும் திறன் கொண்டது, இது 1.0m ஐ முழுமையாக சந்திக்கிறது.³/h நீர் உற்பத்தி தேவை. நிலையான செயல்திறன் மற்றும் நம்பகமான செயல்பாட்டுடன், கணினி நீண்ட கால பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் உடனடியாக பயன்படுத்த தயாராக உள்ளது.

4. சாதனம் மிதமான மின் நுகர்வு மற்றும் குறைந்த ஆற்றல் பயன்பாடு ஆகியவற்றைக் கொண்டுள்ளது, இது நீண்ட கால உட்புற பயன்பாட்டிற்கு ஏற்றதாக அமைகிறது.

5. அனைத்து கூறுகளும் சந்தையில் கிடைக்கும் நிலையான முதிர்ந்த மாதிரிகள், DN20 பைப்லைன்கள் மற்றும் வால்வுகள் தொழில்துறை அளவிலான விவரக்குறிப்புகளை பூர்த்தி செய்கின்றன. இந்த அமைப்பு வசதியான விற்பனைக்குப் பின் பராமரிப்பு, நுகர்பொருட்களை எளிதாகக் கொள்முதல் செய்தல் மற்றும் குறைந்த மாற்றுச் செலவுகளை வழங்குகிறது.

III. தொழில்நுட்ப தரவு தாள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள்

முழுமையான இயந்திரத்தின் அடிப்படை அளவுருக்கள்

மதிப்பிடப்பட்ட நீர் வெளியீடு: 1.0மீ³/h மதிப்பிடப்பட்ட மின்னழுத்தம்: 220V/50Hz இயல்பான இயக்க அழுத்தம்: 0.6-0.8MPa கணினி மீட்பு விகிதம்: 50% (வகழிவு நீர் விகிதம் 1:1) மொத்த அலகு சக்தி: 2.6kW உப்புநீக்கம் திறன்:≥99.5% பிரதான குழாய் மற்றும் மைய வால்வு விட்டம்: DN20

தொழில்நுட்ப அளவுரு அட்டவணை

திட்டம்	அளவுரு மதிப்புகள்	விவரக்குறிப்பு விளக்கம்
மதிப்பிடப்பட்ட நீர் உற்பத்தி	1.0மீ³/h	தினசரி வாழ்க்கை மற்றும் தொழில்துறை நீர் வழங்கல் தேவைகளை பூர்த்தி செய்ய ஒரு மணி நேரத்திற்கு 1 டன் இணக்கமான சுத்திகரிக்கப்பட்ட தண்ணீரை உற்பத்தி செய்யும், முழு சுமையிலும் சாதனம் நிலையானதாக இயங்குகிறது.
இயக்க மீட்பு விகிதம்	50%	தொழிற்சாலை முன்னமைக்கப்பட்ட அளவுருக்கள் துல்லியமான கட்டுப்பாட்டை உறுதி செய்கின்றன, சவ்வு கூறு ஆயுளுடன் நீர் உற்பத்தி திறனை சமநிலைப்படுத்துகின்றன. இந்த வடிவமைப்பு நீர் பாதுகாப்பு மற்றும் நீடித்த தன்மையை அடைகிறது, அதே நேரத்தில் அதிகப்படியான சவ்வு மேற்பரப்பு கறைபடுவதை திறம்பட தடுக்கிறது.
வேலை அழுத்தம்	0.6-0.8MPa	உபகரணங்களை அதன் நிலையான பாதுகாப்பான இயக்க அழுத்த வரம்பிற்குள் பராமரித்தல், அதிக சுமை அல்லது குறைந்த அழுத்த நிலைமைகளைத் தவிர்த்து, குழாய்கள், சவ்வு கூறுகள் மற்றும் பம்ப் உடலைப் பாதுகாக்கவும்.
முன் செயலாக்க துல்லியம்	5μm	இரண்டு 20-அங்குல PP பருத்தி வடிகட்டி தோட்டாக்கள் வண்டல், துரு, பூச்சி முட்டைகள் மற்றும் பெரிய துகள்கள் இடைநிறுத்தப்பட்ட திடப்பொருட்களை திறம்பட இடைமறிக்க பயன்படுத்தப்படுகின்றன, இதன் மூலம் கீழ்நிலை RO சவ்வு பாதுகாக்கப்படுகிறது.
மொத்த இயந்திர சக்தி	2.6kW மூல நீர் பம்ப், 0.75kW + உயர் அழுத்த பம்ப், 1.8kW + நுண்ணறிவு கட்டுப்பாட்டு குழு, 0.05kW	மிதமான மின் நுகர்வு, குறைந்த ஆற்றல் நுகர்வு மற்றும் சிக்கனமான இயக்க செலவுகள். நுண்ணறிவு கட்டுப்பாட்டு தொகுதி கூடுதல் மின் சுமை இல்லாமல் மிகக் குறைந்த மின் நுகர்வுகளை வெளிப்படுத்துகிறது.
முக்கிய வடிகட்டி உறுப்பு	Huitong ULP31-4040 தலைகீழ் சவ்வூடுபரவல் சவ்வு (4 துண்டுகள்)	உப்புநீக்க விகிதத்துடன் கூடிய உயர்தர உள்நாட்டு RO சவ்வு≥99.5%, கன உலோகங்கள், உப்புகள், பாக்டீரியாக்கள் மற்றும் கரிமப் பொருட்கள் போன்ற தீங்கு விளைவிக்கும் பொருட்களை வடிகட்டக்கூடியது.
கழிவுநீரின் நீரின் தரம்	டிடிஎஸ்≤ 10 பிபிஎம் (கச்சா நீர்: 300–500 பிபிஎம்)	சுத்திகரிக்கப்பட்ட நீர் அசுத்தங்கள் இல்லாதது மற்றும் பாதுகாப்புத் தரங்களைச் சந்திக்கிறது, வழக்கமான கச்சா நீர் TDS அளவுகள் 300-500 ppm மற்றும் உயர் உப்பு நிலைகள் 1000 ppm வரை TDS உடன் இணக்கமானது. இது தொடர்ந்து இணக்கமான சுத்திகரிக்கப்பட்ட தண்ணீரை வழங்குகிறது, தினசரி உள்நாட்டு மற்றும் சுத்தமான நீர் தேவைகளை பூர்த்தி செய்கிறது.
சாதன பொருள்	பாயும் பாகங்கள்: துருப்பிடிக்காத எஃகு + உணவு தர PVC; சட்டகம்: தடிமனான துருப்பிடிக்காத எஃகு	துரு எதிர்ப்பு, அரிப்பு எதிர்ப்பு மற்றும் துர்நாற்றம் இல்லாத பண்புகள் ஆகியவற்றைக் கொண்ட உணவு-தர நீர் தொடர்பான கூறுகளிலிருந்து பொருள் தேர்ந்தெடுக்கப்பட்டது. இது உறுதியான மற்றும் நீடித்த ஒட்டுமொத்த செயல்திறனை வழங்கும் அதே வேளையில் தண்ணீரின் தரத்துடன் பாதுகாப்பான மற்றும் பாதிப்பில்லாத தொடர்பை உறுதி செய்கிறது.
குழாய் பொருத்துதல்கள்	Huaya PVC குழாய் (DN20)	DN20 இன் பிரதான குழாய் விட்டம் கொண்ட உணவு-தர அரிப்பை-எதிர்ப்பு PVC பொருளால் ஆனது, பொருந்தும் வால்வுகள் மற்றும் அதே விவரக்குறிப்புகளின் பொருத்துதல்களுடன் பொருத்தப்பட்டுள்ளது. சிறந்த நீர் அழுத்த எதிர்ப்பு மற்றும் வயதான எதிர்ப்புடன், நீர் கசிவு அல்லது கசிவைத் தடுக்க காற்று புகாத சீல் வசதி உள்ளது. முழு அமைப்பின் ஓட்டத் தேவைகளைப் பூர்த்தி செய்ய மென்மையான நீர் ஓட்டத்தை உறுதி செய்கிறது.
கோர் வால்வு பாகங்கள்	வாட்டர் இன்லெட் சோலனாய்டு வால்வு DN20, ஃப்ளஷிங் சோலனாய்டு வால்வு DN20DN20	அனைத்து சிஸ்டம் வால்வுகளும் ஒரே மாதிரியான வால்வு விட்டம் கொண்ட முக்கிய பைப்லைன் விவரக்குறிப்புகளுடன் இணக்கமாக உள்ளன, துல்லியமான கணினி செயல்பாட்டுக் கட்டுப்பாட்டிற்கு உத்தரவாதம் அளிக்க மற்றும் கசிவு அபாயங்களை அகற்ற நிலையான ஆன்-ஆஃப் / ஒழுங்குபடுத்தும் செயல்திறனை உறுதி செய்கிறது.
கட்டுப்பாட்டு முறை	புத்திசாலித்தனமான முழு தானியங்கி + கையேடு காத்திருப்பு	தானியங்கி தொடக்க-நிறுத்தம், தானியங்கி ஃப்ளஷிங் மற்றும் தவறான அலாரங்களை ஆதரிக்கும் அறிவார்ந்த கட்டுப்பாட்டுப் பலகத்துடன் பொருத்தப்பட்டுள்ளது; அவசர காலங்களில் தடையில்லா நீர் விநியோகத்தை உறுதிப்படுத்த கையேடு காத்திருப்பு பயன்முறையைக் கொண்டுள்ளது.
பாதுகாப்பு காவலர்	தண்ணீர் பற்றாக்குறை பாதுகாப்பு, உயர்/குறைந்த மின்னழுத்த பாதுகாப்பு, அதிக சுமை பாதுகாப்பு	குறைந்த மின்னழுத்த சுவிட்சுகள், உயர் மின்னழுத்த சுவிட்சுகள், இன்லெட் சோலனாய்டு வால்வுகள் மற்றும் ஃப்ளஷிங் சோலனாய்டு வால்வுகள் செயலற்ற நிலை, குழாய் வெடிப்புகள் மற்றும் அதிக சுமை சேதத்தைத் தடுக்கிறது.
பொருந்தக்கூடிய சூழல்	உட்புற அறை வெப்பநிலை, காற்றோட்டம் மற்றும் வறண்ட சூழல்	இயக்க வெப்பநிலை வரம்பு: 5-40°C. நேரடி சூரிய ஒளி, உறைதல் மற்றும் நீர் திரட்சியைத் தவிர்க்கவும். பல்வேறு உலகளாவிய இடங்களில் உட்புற நிறுவலுக்கு ஏற்றது.
பராமரிப்பு சுழற்சி	PP பருத்தி வடிகட்டி தோட்டாக்கள் ஒவ்வொரு 3-6 மாதங்களுக்கும், RO சவ்வுகள் ஒவ்வொரு 2-3 வருடங்களுக்கும் (தண்ணீர் தரத்தைப் பொறுத்து) மாற்றப்பட வேண்டும்.	வால்வு பைப்லைன்களுக்கு அடிக்கடி பராமரிப்பு தேவைப்படாமல், நுகர்பொருட்களை வழக்கமாக மாற்றுவது போதுமானது. பராமரிப்பு செயல்முறை எளிமையானது மற்றும் தொழில்முறை பணியாளர்கள் தேவையில்லை, இதன் விளைவாக குறைந்த செயல்பாட்டு மற்றும் பராமரிப்பு செலவுகள் ஏற்படும்.

V. வடிவமைப்பு அனுமானங்கள் மற்றும் முக்கிய வடிவமைப்பு பரிசீலனைகள்

1. வடிவமைப்பு கருதுகோள் நிலைமைகள்

1. தீவன ஆதாரம்: கடுமையான கச்சா நீர் நிலைகளைத் தாங்கும் திறன் கொண்டது, பொதுவாக 300-500 பிபிஎம் வரையிலான டிடிஎஸ் அளவைத் தாங்கும் மற்றும் தீவிர நிலைமைகளின் கீழ் 1500 பிபிஎம் வரை கூட. 1000 பிபிஎம் வரையிலான டிடிஎஸ் நிலைகளுக்காக வடிவமைக்கப்பட்டது, கணினி அனுமதிக்கிறது±நிலையான இணக்கத்தை பராமரிக்கும் போது 20% TDS ஏற்ற இறக்கங்கள் உச்ச மதிப்புகள் 1200 ppm ஐ அடையும். இது அதிகப்படியான வண்டல் / இடைநிறுத்தப்பட்ட திடப்பொருள்கள், கணிசமாக உயர்த்தப்பட்ட செல்வாக்கு கொந்தளிப்பு, அதிக நீர் கடினத்தன்மை மற்றும் சிறிய ஏற்ற இறக்கங்கள் (≤20%) ஓட்ட விகிதம், தரம் அல்லது கொந்தளிப்பு. இந்த அமைப்பு கடுமையான இரசாயன மாசுபாடு, வலுவான அமிலம்/கார அரிப்பு அல்லது குறிப்பிடத்தக்க எண்ணெய் அசுத்தங்கள் இல்லாமல் இயங்குகிறது, கூடுதல் மேம்பட்ட முன் சிகிச்சை உபகரணங்கள் தேவையில்லை மற்றும் சுய-தழுவல் தாங்கல் திறன்களைக் கொண்டுள்ளது.

2. இயங்கும் சூழல்: கடுமையான கள நிலைமைகளுடன் இணக்கமானது. மிதமான காற்றோட்டம் மற்றும் லேசான ஈரப்பதத்துடன் அரை-திறந்த உட்புற பகுதிகளில் உபகரணங்கள் நிறுவப்படலாம், பரந்த வெப்பநிலை ஏற்ற இறக்கங்களை 3-45 பொறுத்துக்கொள்ளலாம்.°C. இது சிறிய தூசி வெளிப்பாடு மற்றும் சிறிய அதிர்வு குறுக்கீடுகளை தாங்கும். தளத்திற்கு உயர்தர கடினப்படுத்துதல் தேவையில்லை, மேலும் சற்று சீரற்ற பரப்புகளில் கூட நிலையான வேலை வாய்ப்பு அடையக்கூடியது. உபகரணங்கள் குறுகிய கால ஈரப்பதம் வெளிப்பாட்டிற்கு எதிர்ப்புத் தெரிவிக்கின்றன, நேரடி சூரிய ஒளி அல்லது உறைபனி நிலைமைகளுக்கு வெளிப்பாடு இல்லாமல், குவிப்பு இல்லாமல் நீர் மூழ்குவதைத் தாங்கும்.

3. மின்சாரம் வழங்கல் நிலைமைகள்: கடுமையான மின்சாரம் வழங்கல் சூழல்களுடன் இணக்கமானது, ஒற்றை-கட்ட 220V/50Hz குடியிருப்பு மின்சாரத்துடன் இணைக்கப்பட்டுள்ளது. உள்ளே குறிப்பிடத்தக்க மின்னழுத்த ஏற்ற இறக்கங்களை அனுமதிக்கிறது±15%, தற்காலிக மின்னழுத்த உறுதியற்ற தன்மை, சிறிய மின் தடைகள், ட்ரிப்பிங் மற்றும் போதுமான வரி சுமை ஆகியவற்றை தாங்கும் திறன் கொண்டது. நிலத்தடி நிலைமைகள் பொதுவாக இயல்பான செயல்பாட்டை அனுமதிக்கின்றன, இது மோசமான மின்சாரம் வழங்கல் நிலைமைகளைக் கொண்ட தொலைதூர தளங்களுக்கு ஏற்றதாக அமைகிறது.

4. செயல்பாடு மற்றும் பராமரிப்பு: விரிவான செயல்பாடு மற்றும் பராமரிப்பு காட்சிகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது உபகரணப் பராமரிப்பில் குறுகிய கால புறக்கணிப்பு, சரியான நேரத்தில் குழாய் ஆய்வுகளை நடத்துவதில் தோல்வி மற்றும் நுகர்பொருட்களை தாமதமாக மாற்றுவதற்கு அனுமதிக்கிறது. சிறிய வடிகட்டி அடைப்பு அல்லது சிறிதளவு பைப்லைன் அளவிடுதல் ஆகியவற்றுடன் கூட, சாதனம் செயலிழந்தாலும் நிலையான செயல்பாட்டைத் தொடர முடியும், தளத்தில் தொழில்முறை தொழில்நுட்ப பணியாளர்கள் தேவைப்படாது மற்றும் சாதாரண ஊழியர்களிடமிருந்து அடிப்படை செயல்பாட்டு திறன்கள் மட்டுமே தேவை.

5. தள நிறுவல்: நிறுவல் தளம் பராமரிப்பு மற்றும் ஆய்வுக்கு போதுமான இடத்தை ஒதுக்க வேண்டும், நீர் வழங்கல் மற்றும் வடிகால் குழாய்களின் சீரான இணைப்பை உறுதிசெய்து, உபகரணங்களை நிறுவுதல், ஆணையிடுதல் மற்றும் அடுத்தடுத்த செயல்பாடு மற்றும் பராமரிப்புக்கான அடிப்படை நிபந்தனைகளை பூர்த்தி செய்ய வழக்கமான வடிகால் தேவைகளை பூர்த்தி செய்ய வேண்டும்.

முக்கிய தொழில்நுட்ப விவரக்குறிப்பு துணை

1. உபகரணங்கள் ஒரு சிறிய கட்டமைப்பைக் கொண்ட ஒரு மட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, குறைந்தபட்ச இடத்தை ஆக்கிரமித்து, சிக்கலான உள்கட்டமைப்பு மாற்றங்கள் தேவையில்லாமல் போக்குவரத்து, நிறுவல் மற்றும் ஆணையிடுதல் ஆகியவற்றை எளிதாக்குகிறது.

2. கைமுறை கண்காணிப்பு இல்லாமல் முழு தானியங்கு முறையில் 24/7 தொடர்ச்சியான நிலையான செயல்பாட்டை ஆதரிக்கிறது. கணினி தானாகவே அலாரங்களைத் தூண்டுகிறது மற்றும் தவறு கண்டறிதலின் போது பணிநிறுத்தம் பாதுகாப்பைத் தொடங்குகிறது.

3. இது வழக்கமான குழாய் நீர், நிலத்தடி நீர் மற்றும் பிற நீர் ஆதாரங்களுடன் இணக்கமானது, இது மூல நீரின் தரத்திற்கு வலுவான தகவமைப்புத் தன்மையை நிரூபிக்கிறது. முன் சுத்திகரிப்பு முறையானது தண்ணீரின் தர ஏற்ற இறக்கங்களை திறம்பட தடுக்கும்.

2. முக்கிய வடிவமைப்பு பரிசீலனைகள்

1. நீர் உற்பத்தி திறன் பொருத்தம்: 1.0 மீ அளவுள்ள நிகர நீர் ஓட்டத்துடன் வடிவமைக்கப்பட்டுள்ளது³/h, நான்கு Huitong ULP31-4040 தலைகீழ் சவ்வூடுபரவல் சவ்வுகள் தேர்ந்தெடுக்கப்பட்டன, தொடர்புடைய ஓட்ட விகிதம் மற்றும் தலையுடன் பொருந்தக்கூடிய பம்ப்களுடன் இணைக்கப்பட்டு, நீர் வழங்கல் பற்றாக்குறை அல்லது போதுமான வெளியீடு இல்லாமல் தினசரி நீர் தேவையை பூர்த்தி செய்ய முழு சுமை செயல்பாட்டின் போது நிலையான நீர் உற்பத்தியை உறுதி செய்கிறது.

2. செயல்பாட்டு பாதுகாப்பு பாதுகாப்பு: 0.6-0.8 MPa வரையிலான பாதுகாப்பான வரம்பிற்குள் கணினி இயக்க அழுத்தத்தை கண்டிப்பாக கட்டுப்படுத்தவும், உயர் அழுத்த சுவிட்சுகள், குறைந்த அழுத்த சுவிட்சுகள், இன்லெட் வாட்டர் சோலனாய்டு வால்வுகள் மற்றும் ஃப்ளஷிங் சோலனாய்டு வால்வுகள் ஆகியவை பல நிலை பாதுகாப்பை அடைவதற்காக, பணிநிறுத்தம், அதிக அழுத்தக் குறைப்பு மற்றும் உயர் அழுத்த எதிர்ப்பு காரணமாக இதன் மூலம் குழாய் வெடிப்புகள், பம்ப் எரிதல் மற்றும் உபகரணங்கள் அதிக சுமை சேதம் ஆகியவற்றைத் தடுக்கிறது.

3. முக்கிய கூறு இணக்கத்தன்மை: அனைத்து துணைக்கருவிகளும் தரப்படுத்தப்பட்ட விவரக்குறிப்புகள் மற்றும் துல்லியமான பரிமாண பொருத்தம் ஆகியவற்றைக் கொண்டுள்ளன. இந்த அமைப்பு DN20 Huaya PVC அரிப்பை-எதிர்ப்பு குழாய்களைப் பயன்படுத்துகிறது, பொருந்தக்கூடிய இன்லெட் சோலனாய்டு வால்வுகள் மற்றும் ஃப்ளஷிங் சோலனாய்டு வால்வுகள், 20-அங்குல வெளிப்படையான வடிகட்டி தோட்டாக்கள் மற்றும் சிறப்பு சவ்வு வீடுகள் உள்ளிட்ட முதிர்ந்த கூறுகளுடன் இணைக்கப்பட்டுள்ளது. குழாய் மற்றும் வால்வு அமைப்புகள் தடையற்ற ஒருங்கிணைப்புக்கான சீரான விட்டத்தை பராமரிக்கின்றன, கசிவு, வடிகட்டுதல் சிக்கல்கள் அல்லது இணைப்பு திறமையின்மை இல்லாமல் காற்று புகாத சீல் செய்வதை உறுதி செய்கிறது. பல்வேறு நிலைமைகளின் கீழ் செயல்படும் திறன் கொண்டது—நிலையான நீரின் தரம் முதல் அதிக உப்புத்தன்மை உள்ள சூழல்கள் வரை TDS அளவுகள் 1000ppm வரை மற்றும் ஏற்ற இறக்கமான நீர் அளவுருக்கள் வரை—கணினி அனைத்து வேலை நிலைமைகளிலும் தடையின்றி செயல்பட உத்தரவாதம் அளிக்கிறது.

4. உபகரண சேவை வாழ்க்கை மேலாண்மை: நியாயமான 50% கணினி மீட்பு விகிதத்தை அமைக்கவும், DN20 விவரக்குறிப்புகள் மூலம் துல்லியமான மற்றும் நிலையான கட்டுப்பாட்டை அடையவும், சவ்வு கூறு உடைகளுடன் நீர் உற்பத்தி அளவை சமநிலைப்படுத்தவும் மற்றும் அசுத்தங்களை இடைமறிக்க இரண்டு-நிலை PP பருத்தி முன் சிகிச்சையைப் பயன்படுத்தவும். இது சவ்வு மேற்பரப்பு கறைபடுதல் மற்றும் தேய்மானம் ஆகியவற்றைக் குறைக்கிறது, முக்கிய கூறுகளின் வயதானதை தாமதப்படுத்துகிறது, RO சவ்வுகள் மற்றும் முழு அமைப்பின் சேவை ஆயுளை நீட்டிக்கிறது, மேலும் செயல்பாட்டு மற்றும் பராமரிப்பு செலவுகளைக் குறைக்கிறது.

5. நீண்ட கால நிலையான செயல்பாடு: முழு தானியங்கி செயல்பாடு மற்றும் கையேடு காத்திருப்பு இரட்டை முறைகளுடன் வடிவமைக்கப்பட்டுள்ளது, இது 24 மணிநேர தொடர்ச்சியான தடையற்ற செயல்பாட்டை ஆதரிக்கிறது. ஒரு தானியங்கி ஃப்ளஷிங் செயல்பாடு பொருத்தப்பட்ட, அமைப்பு அடிக்கடி கையேடு கண்காணிப்பு தேவையில்லாமல் நீடித்த தொடர்ச்சியான வேலை நிலைமைகளுடன் இணக்கமான, ஃப்ளஷிங் சோலனாய்டு வால்வுகள் மூலம் காலப்போக்கில் உயர்-பாய்ச்சல் சவ்வு மேற்பரப்பு சுத்தம் அடைகிறது.

6. உலகளாவிய தளத் தகவமைப்பு: கருவியானது கச்சிதமான அமைப்பு மற்றும் சிறிய தடம் கொண்ட மட்டு ஒருங்கிணைந்த வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது உலகெங்கிலும் உள்ள உட்புற இடங்களில் நிறுவலை செயல்படுத்துகிறது. இதற்கு குறைந்தபட்ச நிறுவல் நிலைமைகள் தேவை மற்றும் சிக்கலான உள்கட்டமைப்பு மாற்றங்களின் தேவையை நீக்குகிறது, அதே நேரத்தில் வசதியான போக்குவரத்து, பிழைத்திருத்தம் மற்றும் பிரித்தெடுத்தல் ஆகியவற்றை வழங்குகிறது.

7. நீர் தர சுத்திகரிப்பு இணக்கம்: உப்புநீக்க விகிதத்துடன்≥99.5% வடிவமைப்பு இலக்காக, இந்த அமைப்பு கழிவுநீர் டிடிஎஸ் அளவை உறுதி செய்கிறது≤உப்புகள், கன உலோகங்கள், நுண்ணுயிரிகள் மற்றும் கூழ் அசுத்தங்களை ஆழமாக வடிகட்டுவதன் மூலம் 10 பிபிஎம், தினசரி பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்யும் நீர் தூய்மையை அடைகிறது.

8. செயல்பாட்டு வசதி: நிலையான பாகங்கள் மற்றும் நுகர்பொருட்களின் தேர்வு, தொழில்துறை முழுவதும் DN20 பைப்லைன் மற்றும் வால்வு விவரக்குறிப்புகளுடன் இணக்கத்தன்மையை உறுதிசெய்கிறது, கொள்முதல் மற்றும் மாற்றீட்டை எளிதாக்குகிறது. வடிகட்டி தோட்டாக்கள் மற்றும் சவ்வு உறுப்புகளுக்கான எளிய மாற்று நடைமுறைகள் சிறப்பு தொழில்நுட்ப பணியாளர்களின் தேவையை நீக்குகிறது, இதன் மூலம் அடுத்தடுத்த பராமரிப்பு சிக்கலானது மற்றும் செயல்பாட்டு செலவுகள் குறைக்கப்படுகின்றன.

9. ஆற்றல்-திறனுள்ள செயல்பாடு: 2.6kW மொத்த அலகு சக்தியுடன் உகந்த ஆற்றல் விகிதம், மிதமான மின் நுகர்வு மற்றும் குறைந்த ஆற்றல் பயன்பாடு ஆகியவற்றைக் கொண்டுள்ளது, இது உட்புற உபகரணங்களின் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

10. நுகர்பொருட்கள் செயல்பாடு மற்றும் பராமரிப்பு கட்டுப்பாடு: முக்கிய நுகர்பொருட்களுக்கான மாற்று சுழற்சியைக் குறிப்பிடவும். சிகிச்சைக்கு முந்தைய பிபி பருத்தி வடிகட்டி கூறுகள் ஒவ்வொரு 3-6 மாதங்களுக்கும் மாற்றப்பட வேண்டும், குறிப்பிட்ட மாற்று இடைவெளியை கச்சா நீர் கொந்தளிப்பு மற்றும் தூய்மையற்ற உள்ளடக்கத்தின் அடிப்படையில் நெகிழ்வாக சரிசெய்ய வேண்டும். RO சவ்வு உறுப்புகளின் வழக்கமான சேவை வாழ்க்கை 1-3 ஆண்டுகள் ஆகும், நீர் சுத்திகரிப்பு திறன் மற்றும் உபகரணங்களின் கழிவுகளின் தரத்தை உறுதிப்படுத்த காலாவதியாகும் போது சரியான நேரத்தில் மாற்றுதல் தேவைப்படுகிறது.

11. சவ்வு தொகுதி மாற்று அளவுகோல்கள்: சவ்வு முதுமை அல்லது சேதத்தால் ஏற்படும் உபகரண செயல்பாட்டின் இடையூறு மற்றும் செல்வாக்குமிக்க நீரின் தரம் இணக்கமின்மையைத் தடுக்க பின்வரும் நிபந்தனைகளில் ஏதேனும் ஏற்பட்டால், RO சவ்வு தொகுதி உடனடியாக மாற்றப்பட வேண்டும்:

(1) ஆரம்ப சாதாரண இயக்க அழுத்தத்துடன் ஒப்பிடும்போது கணினி இயக்க அழுத்தம் 15% க்கும் அதிகமாக அதிகரிக்கிறது;

(2) உபகரணங்களின் நீர் உற்பத்தி ஓட்ட விகிதம் ஆரம்ப இயக்க ஓட்ட விகிதத்துடன் ஒப்பிடும்போது 10% க்கும் அதிகமாக குறைகிறது;

(3) உற்பத்தி செய்யப்பட்ட நீரின் கடத்துத்திறன் தொடர்ந்து அதிகரித்து வருகிறது, இதன் விளைவாக சவ்வு தனிமங்களின் உப்புநீக்க விகிதம் 5%க்கும் மேல் குறைகிறது;

(4) சவ்வு உறுப்பு 1-3 ஆண்டுகளாக ஒட்டுமொத்த செயல்பாட்டில் உள்ளது, குறிப்பிடத்தக்க செயல்திறன் சிதைவு, உப்புநீக்கம் விகிதம் 95% க்கும் குறைவாக, மற்றும் நீர் உற்பத்தி 30% க்கும் அதிகமாக குறைந்துள்ளது;

(5) சவ்வு கூறுகள் சேதம் அல்லது கசிவு சிக்கல்களை வெளிப்படுத்துகின்றன, அவை பராமரிப்பு மூலம் சரிசெய்ய முடியாது;

(6) அமைப்பின் கழிவுத் தரம் தொடர்ந்து தரநிலைகளைச் சந்திக்கத் தவறிவிட்டது. ப்ரீட்ரீட்மென்ட் செயல்முறைகள், பைப்லைன் அமைப்புகள் மற்றும் பம்ப் யூனிட்கள் போன்ற சாத்தியமான காரணங்களை ஆராய்ந்த பிறகு, தோல்விக்கு சவ்வு உறுப்பு செயலிழப்பே காரணம் என்று உறுதி செய்யப்பட்டது.
